Die besten Patchpanels im Ăśberblick
Ein Patchpanel bildet das Herzstück Deiner Netzwerkverteilung und sorgt dafür, dass starre Verlegekabel sicher sowie geordnet enden. Es ermöglicht Dir, Deine Netzwerkanschlüsse flexibel mit einem Switch oder Router zu verbinden, ohne die fest installierten Leitungen mechanisch zu belasten.
Digitus DN-91612SD-EA 12 Port Netzwerk-Patchbox CAT 6a1 HE, Schwarz (RAL 9005), vollgeschirmte RJ45-Buchsen fĂĽr optimale Performance
Digitus DN-91612SD-EA
Vorteile
- Vollgeschirmte RJ45-Buchsen sorgen für eine optimale und störungsfreie Signalübertragung.
- Kompakte Bauform mit einer Höheneinheit spart wertvollen Platz im 19-Zoll-Schrank.
- Die CAT 6a Leistung unterstützt zuverlässig hohe Übertragungsraten bis zu 10 Gigabit.
- Robuste Metallkonstruktion in Schwarz gewährleistet eine langlebige und stabile Installation.
Nachteile
- Die kompakte 12-Port-Dichte könnte für größere Netzwerke abseits von Heim- oder Kleinbüros nicht ausreichen.
- Das Auflegen der Installationskabel erfordert je nach Erfahrung etwas Geduld und Präzision.
Fazit: Der Digitus DN-91612SD-EA ist ein kompakter und leistungstarker Patch-Manager, der sich ideal fĂĽr professionelle Heimnetzwerke und kleinere Firmenumgebungen eignet.
Worauf beim Kauf achten?
Kategorie und Ăśbertragungsgeschwindigkeit
Wie bei Deinen Netzwerkkabeln ist auch beim Patchfeld die Kategorie entscheidend für die Leistungsfähigkeit des gesamten Systems. Der Standard Cat 6a ist heutzutage die vernünftigste Wahl, da er Geschwindigkeiten von bis zu 10 Gbit/s unterstützt und damit zukunftssicher für moderne Glasfaseranschlüsse ist.
Hinweis
Bedenke, dass das schwächste Glied in Deiner Kette die maximale Geschwindigkeit bestimmt. Wenn Du Cat 7 Verlegekabel nutzt, aber ein Cat 5e Patchpanel einbaust, wird Dein Netzwerk auf 1 Gbit/s ausgebremst.
LSA-Technik oder Keystone-Module

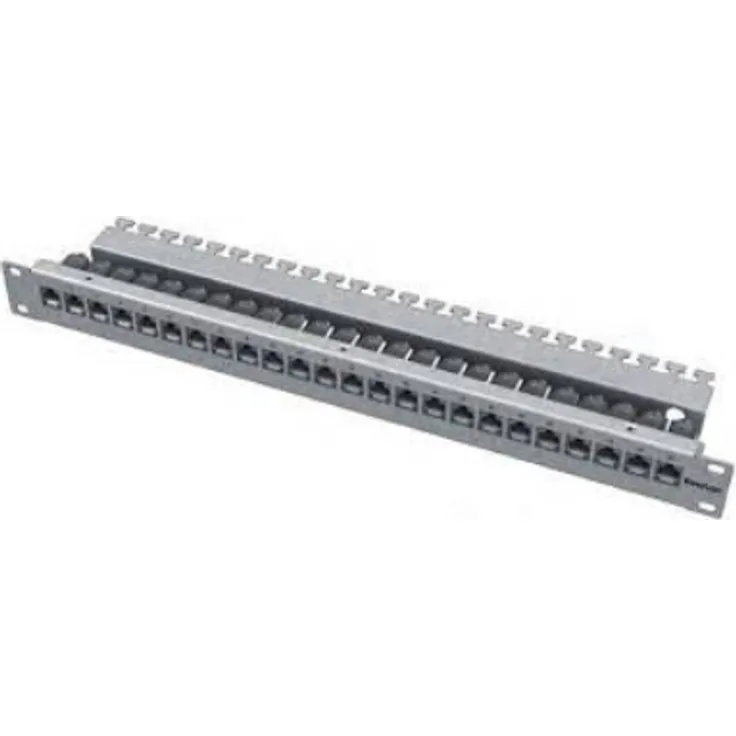

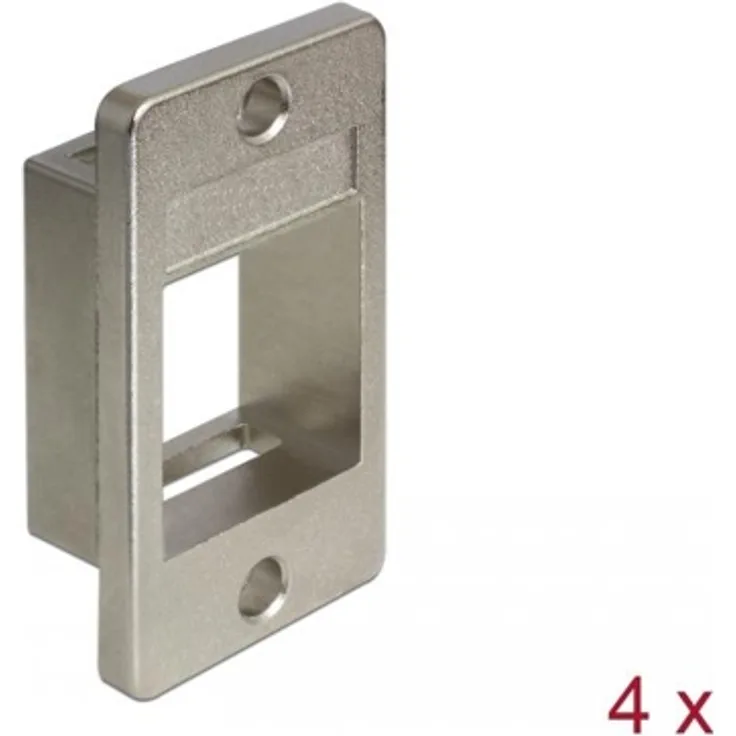

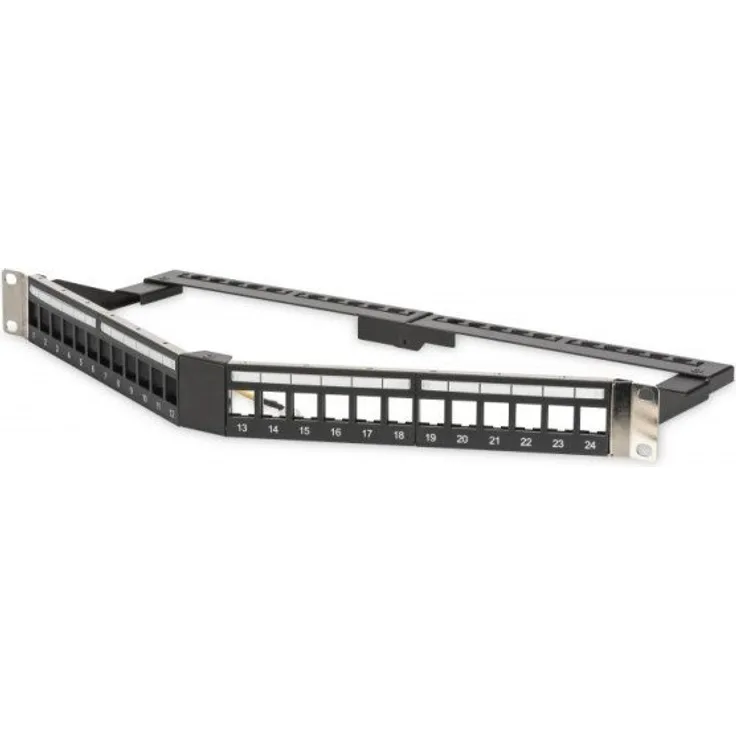

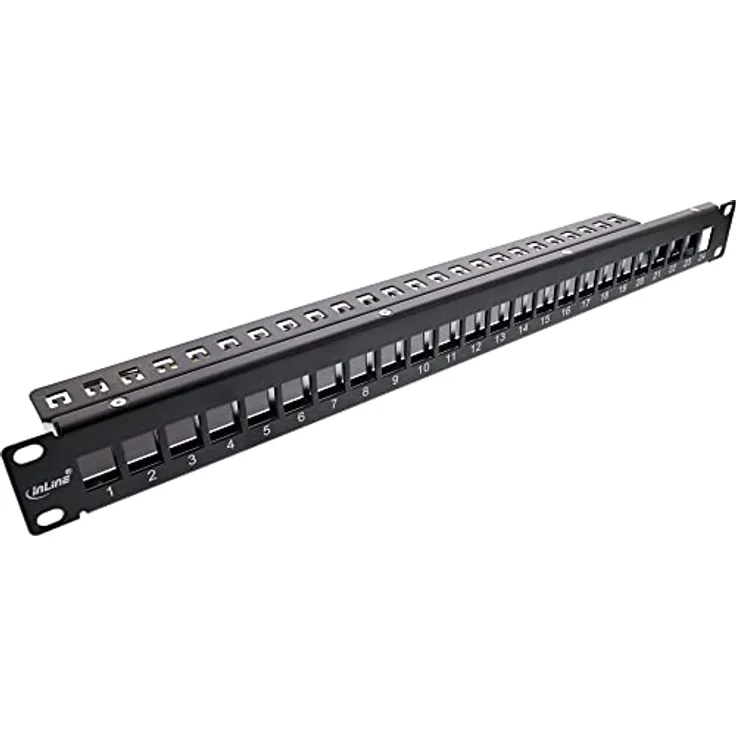

Bei der Installation triffst Du auf zwei grundlegende Systeme. Klassische Patchpanels nutzen die LSA-Schneidklemmtechnik, bei der Du jede einzelne Ader mit einem speziellen Anlegewerkzeug in die Klemmen drĂĽckst. Das ist kostengĂĽnstig, erfordert aber etwas Ăśbung. Moderne Keystone-Systeme sind deutlich flexibler. Hier wird jedes Kabel auf ein kleines Modul aufgelegt, das anschlieĂźend einfach in das Panel eingeklickt wird. Dies erleichtert die Arbeit an engen Stellen massiv und erlaubt es Dir, auch Glasfaser- oder HDMI-Module im selben Panel zu mischen.
Tipp
Greife als Einsteiger lieber zu einem Keystone-Patchpanel. Auch wenn die einzelnen Module etwas teurer sind, sparst Du Dir viel Frust beim Verkabeln im dunklen Netzwerkschrank.
Die richtige Bauform fĂĽr Deinen Einsatzort
Patchpanels gibt es in verschiedenen Größen. Der IT-Standard beträgt 19 Zoll in der Breite, was für größere Netzwerkschränke im Keller oder im Büro gedacht ist. Für den privaten Bereich sind 10-Zoll-Systeme oder kompakte Desktop-Gehäuse oft die bessere Wahl, da sie weniger Platz wegnehmen. Falls Du gar keinen Schrank planst, bieten sich kleine Gehäuse für die Wandmontage an, die Du dezent hinter einer Tür oder im Abstellraum platzieren kannst.
Erdung und Schirmung
In einer Umgebung mit vielen Stromkabeln ist die Schirmung Deiner Netzwerkkomponenten wichtig, um Signalstörungen zu vermeiden. Achte darauf, dass das Patchpanel ein Metallgehäuse besitzt und über einen Erdungsanschluss verfügt. Das mitgelieferte Erdungskabel muss mit der Potenzialausgleichsschiene Deines Hauses oder dem Gehäuse des Netzwerkschranks verbunden werden, um statische Aufladungen und Störungen sicher abzuleiten.
Achtung
Verzichte im Festinstallationsbereich auf ungeschirmte (UTP) Patchpanels, außer Du bist absolut sicher, dass keine Stromleitungen in der Nähe Deiner Netzwerkkabel verlaufen.
Vergleich der Anschlusstechniken
| Kriterium | LSA-Technik | Keystone-Module |
|---|---|---|
| Montageaufwand | Hoch (Spezialwerkzeug nötig) | Niedrig (Werkzeuglos möglich) |
| Flexibilität | Fest vorgegeben | Module frei mischbar |
| Preis | GĂĽnstiger in der Anschaffung | Teurer durch Einzelmodule |
Häufige Fragen
Für klassische LSA-Patchfelder benötigst Du zwingend ein LSA-Anlegewerkzeug, um die Adern korrekt in die Schneidklemmen zu pressen und die Überstände abzuschneiden. Bei Keystone-Modulen gibt es hingegen viele Varianten, die komplett werkzeuglos funktionieren.
Das Patchpanel ist ein rein passives Bauteil ohne Stromanschluss, das lediglich als Endpunkt für Deine fest verlegten Kabel dient. Ein Switch hingegen ist ein aktives Gerät, das den Datenverkehr zwischen den angeschlossenen Geräten intelligent verteilt.
Verlegekabel haben starre Adern, die nicht für die Bewegung an einem Stecker ausgelegt sind. Sie brechen leicht, wenn sie häufig bewegt werden. Zudem passen Standard-RJ45-Stecker oft nicht auf die dickeren Adern von Cat 7 Kabeln. Das Patchpanel sorgt für eine mechanische Zugentlastung und eine dauerhaft stabile Verbindung.
Plane immer mindestens zwei bis vier Ports Reserve ein. Oft stellt man erst nach dem Einzug fest, dass im Wohnzimmer hinter dem Fernseher oder im Arbeitszimmer doch noch ein zusätzlicher Anschluss für einen Access Point oder einen Netzwerkdrucker fehlt.
Beliebte Patchpanels

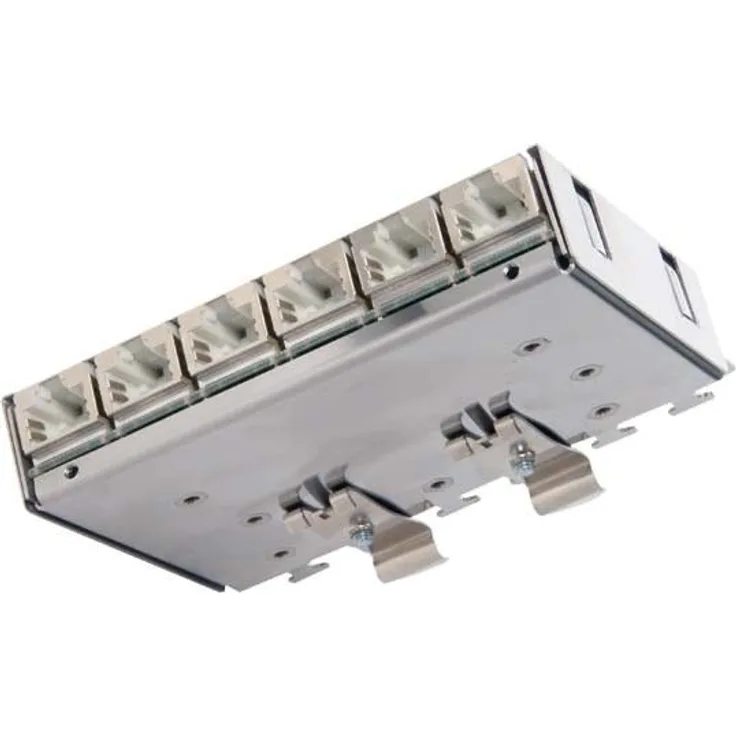

Telegärtner J02021A0050 Cat.6A Mini-Verteiler AP alpinweiß Cat6A 6-fachJ02021A0050 MPD6-HS K geschirmt 6xRJ45Weiß

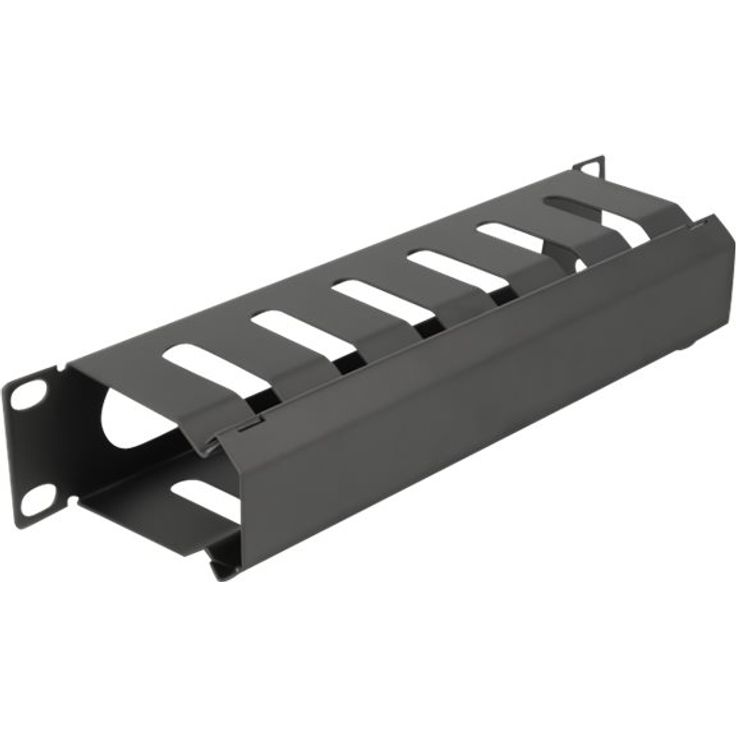

DIGITUS254 mm (10-) 1HE Kabelrangierpanel 3x Kabelringe

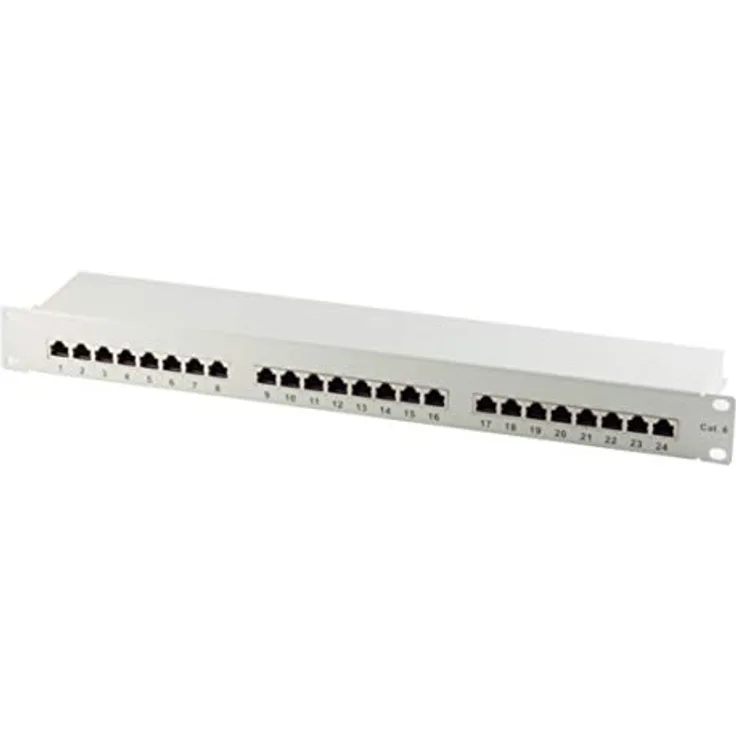

DIGITUS CAT 6 PATCH PANEL
TRENDnet 24-Port Cat6A geschirmtes 1U Patch Panel1000BASE-T-10GBASE-T unterstĂĽtzt, Kompatibel mit cat5e, cat6, cat6a, 110 or Krone Werkzeug, TC-P24C6AS
TRENDnet TC-P24C6AS
Vorteile
- Bietet 24 geschirmte Cat6A-Ports fĂĽr Verbindungen bis zu 10GBASE-T.
- Die geschirmte Ausführung sorgt für eine zuverlässige Signalübertragung ohne Störungen.
- Kompatibel mit Cat5e, Cat6 und Cat6a sowie 110- oder Krone-Werkzeugen.
- Standardisiertes 1U-Format für einfache Montage in Netzwerkschränken.
Nachteile
- Das Auflegen der 24 Ports erfordert entsprechendes Werkzeug und Installationsaufwand.
- Bietet keine modulare Keystone-Flexibilität.
Fazit: Das TRENDnet TC-P24C6AS ist ein geschirmtes 24-Port Cat6A-Patchpanel im 1U-Format, das hohe Datenübertragungsraten zuverlässig unterstützt.

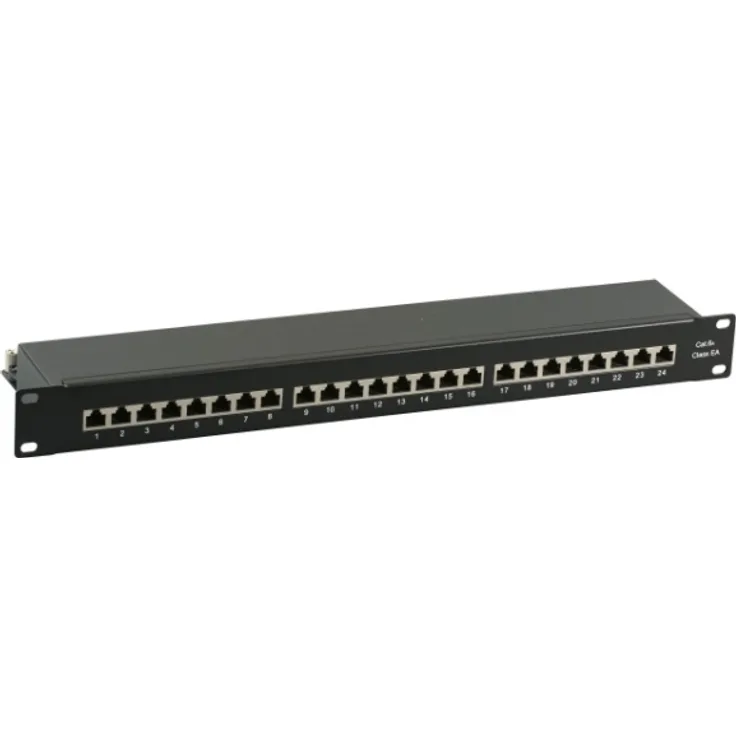

19'' PatchpanelCat. 6a, 24 Ports, geschirmt, schwarz
19'' Patchpanel Cat. 6a
Vorteile
- Bietet 24 Ports fĂĽr umfangreiche Netzwerkverkabelungen.
- Geschirmte Ausführung schützt zuverlässig vor Signalstörungen.
- Cat. 6a Standard ermöglicht hohe Datenübertragungsraten.
- Standardisierte 19-Zoll-Bauform für den Einbau in gängige Racks.
Nachteile
- FĂĽr sehr kleine Heimnetzwerke mit wenigen AnschlĂĽssen meist ĂĽberdimensioniert.
- Erfordert einen passenden 19-Zoll-Netzwerkschrank fĂĽr die fachgerechte Montage.
Fazit: Ein solides 19-Zoll-Patchpanel mit 24 geschirmten Cat. 6a Ports, das sich ideal fĂĽr strukturierte Verkabelungen im Netzwerkschrank eignet.
