Die besten Kabelschuhe im Überblick
Ein Kabelschuh sorgt für eine sichere und dauerhaft leitfähige Verbindung zwischen einem Kabel und einem elektrischen Bauteil. Ob du an deinem Auto schraubst oder die Hauselektronik erweiterst, die richtige Verbindung ist entscheidend für Sicherheit und Funktion. Wir zeigen dir, wie du den passenden Kabelschuh für dein Vorhaben findest.
Knipex Aderendhülsen Sortimentsboxen 97 99 910
Knipex Aderendhülsen Sortimentsboxen 97 99 910
Vorteile
- Umfangreiches Sortiment für gängige Querschnitte
- Hohe Knipex-Verarbeitungsqualität
- Praktische, wiederverwendbare Sortimentsbox
Nachteile
- Fokus liegt rein auf Aderendhülsen, keine anderen Typen
- Höherer Preis im Vergleich zu No-Name-Produkten
Fazit: Ideal für Elektriker und anspruchsvolle Heimwerker, die eine saubere und normgerechte Verdrahtung benötigen.
Worauf beim Kauf achten?
Die Auswahl des richtigen Kabelschuhs hängt von mehreren Faktoren ab. Nicht nur die Größe, auch das Material und der Typ sind entscheidend für eine zuverlässige Verbindung.
Der richtige Typ für dein Projekt
Je nach Anwendungszweck gibt es unterschiedliche Bauformen, die sich in ihrer Montage und Stabilität unterscheiden.

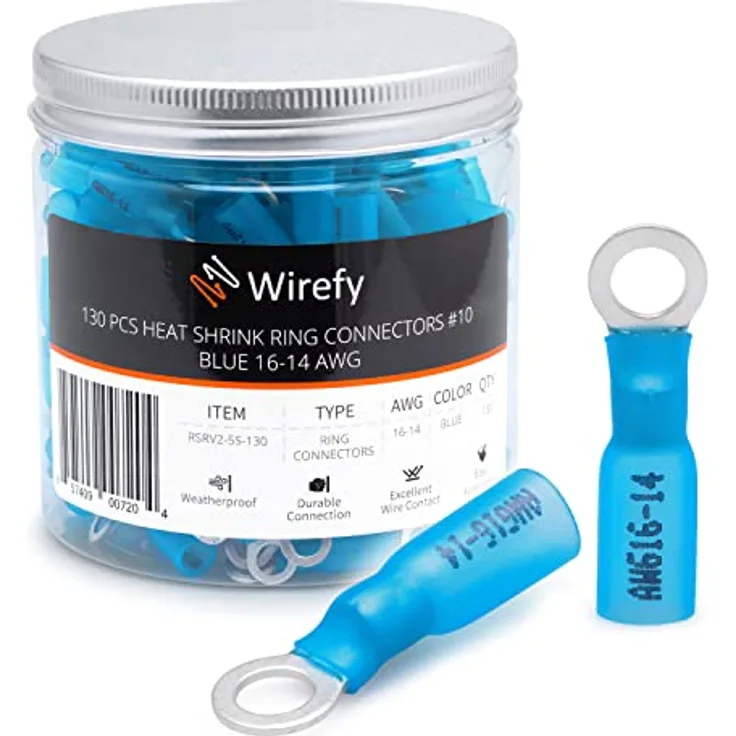

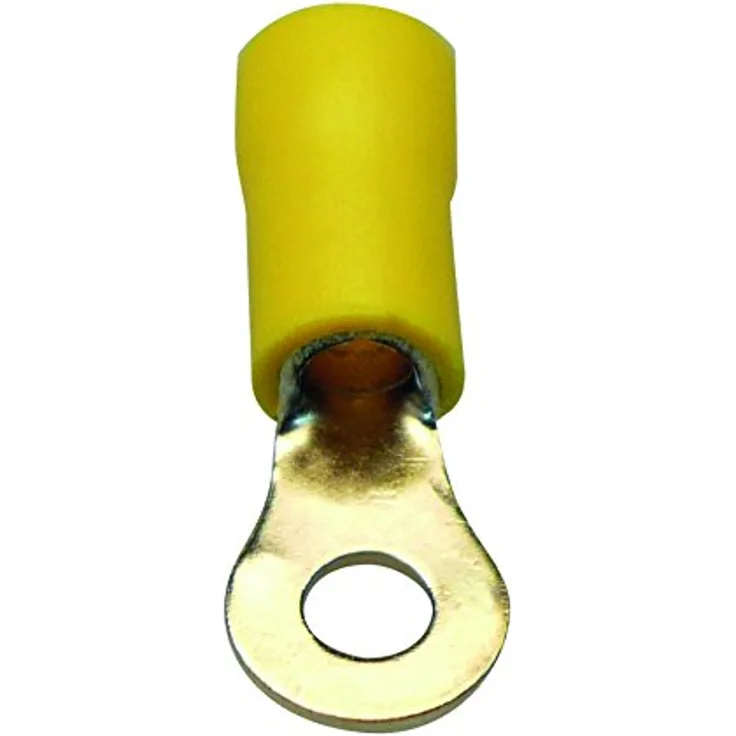

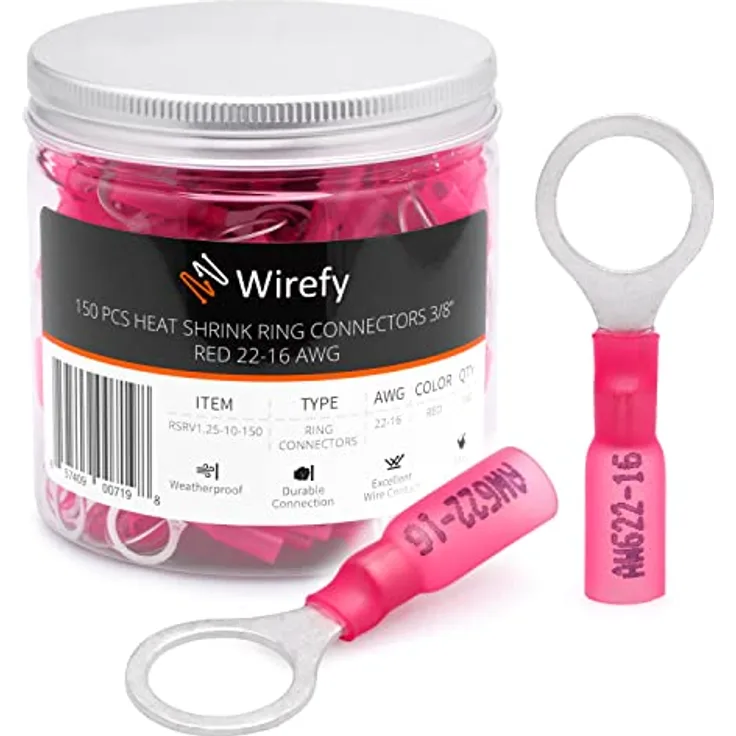

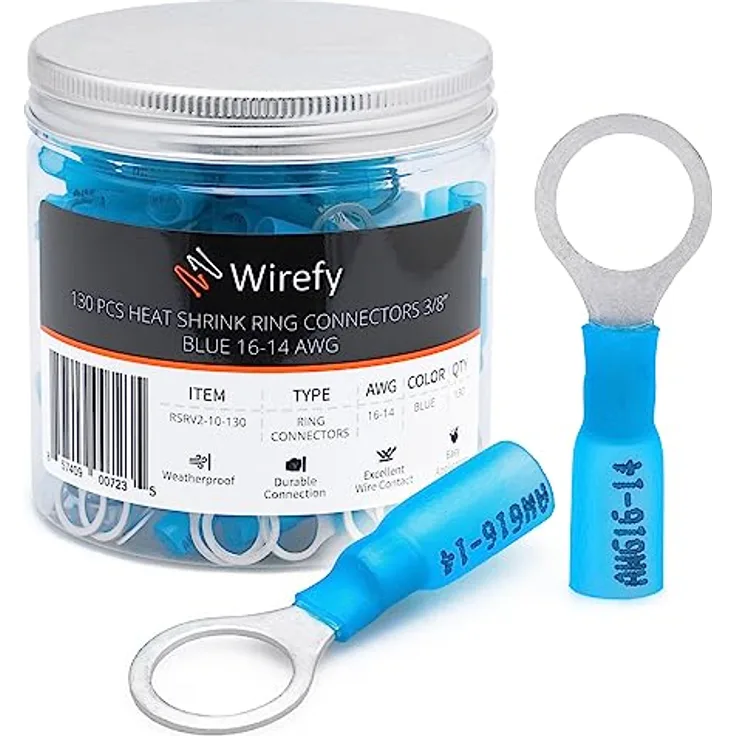

- Ringkabelschuhe: Sie werden über einen Schraubbolzen gelegt und mit einer Mutter fixiert. Diese Form bietet die mechanisch stabilste und sicherste Verbindung, da sie sich auch bei Vibrationen nicht von selbst lösen kann.

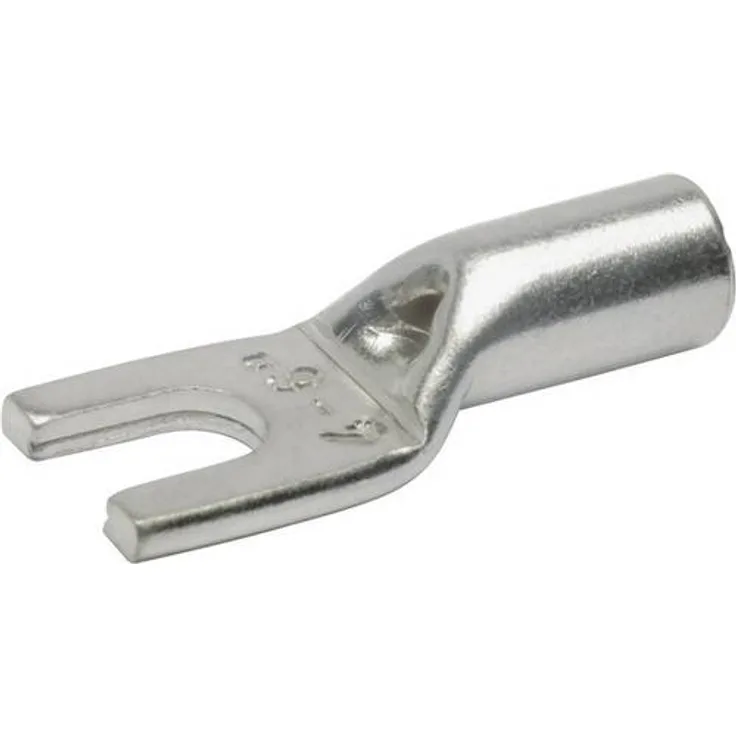

- Gabelkabelschuhe: Ihre gabelförmige Öffnung erlaubt es, sie bei einer bereits leicht gelösten Schraube zu montieren oder zu entfernen. Das spart Zeit, bietet aber weniger Sicherheit gegen Lockern als ein geschlossener Ring.

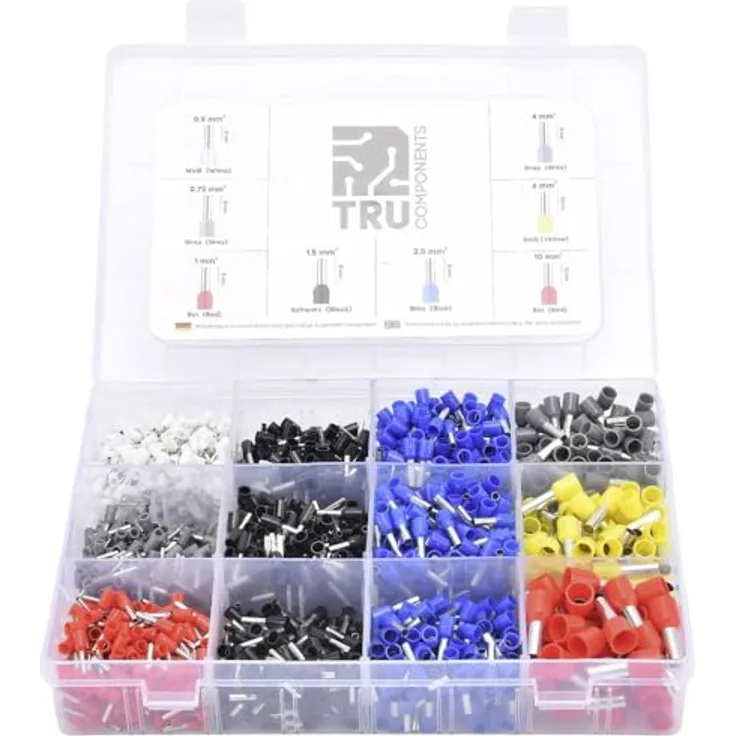

- Aderendhülsen: Sie werden auf die abisolierten Enden von flexiblen Litzenleitungen gecrimpt. Sie fassen die einzelnen Drähte zusammen, verhindern ein Aufspleißen und gewährleisten einen sicheren Kontakt in Schraub- oder Federklemmen.
Hinweis
Viele Kabelschuhe für den KFZ- und Hobbybereich sind farblich isoliert. Diese Farben sind nicht nur zur Zierde da, sondern kodieren den passenden Kabelquerschnitt: Rot für 0,5–1,5 mm², Blau für 1,5–2,5 mm² und Gelb für 4,0–6,0 mm².
Material und Leitfähigkeit
Das Material bestimmt die Leitfähigkeit und Korrosionsbeständigkeit des Kabelschuhs.
- Kupfer: Wegen seiner exzellenten elektrischen Leitfähigkeit ist Kupfer das am weitesten verbreitete Material. Meistens sind die Kabelschuhe zusätzlich verzinnt, was sie vor Korrosion schützt und das Anlöten erleichtert.
- Messing: Diese Kupfer-Zink-Legierung ist härter als reines Kupfer und wird oft für Flachsteckhülsen verwendet, bei denen eine hohe mechanische Stabilität gefordert ist.
- Aluminium: Aufgrund seines geringen Gewichts kommt Aluminium vor allem im Flugzeugbau oder bei Hochspannungsleitungen zum Einsatz. Für den Heimwerkerbereich spielt es eine untergeordnete Rolle.
Querschnitt und das richtige Werkzeug
Die Größe des Kabelschuhs muss exakt zum Querschnitt deines Kabels passen. Ein zu großer Schuh führt zu einem schlechten Kontakt und hohem Übergangswiderstand, während ein zu kleiner Schuh das Kabel beschädigen kann. Die Angabe findest du meist direkt auf dem Kabelschuh aufgedruckt.
Tipp
Investiere in eine gute Crimpzange. Nur mit dem passenden Werkzeug stellst du eine gasdichte und mechanisch feste Verbindung her. Eine Kombizange ist hierfür ungeeignet und kann zu gefährlichen Wackelkontakten führen.
Die richtige Wahl für verschiedene Anwendungen
Je nachdem, wo du die Kabelschuhe einsetzen möchtest, eignen sich unterschiedliche Typen und Materialien.
Im Auto und Motorrad (KFZ-Bereich)

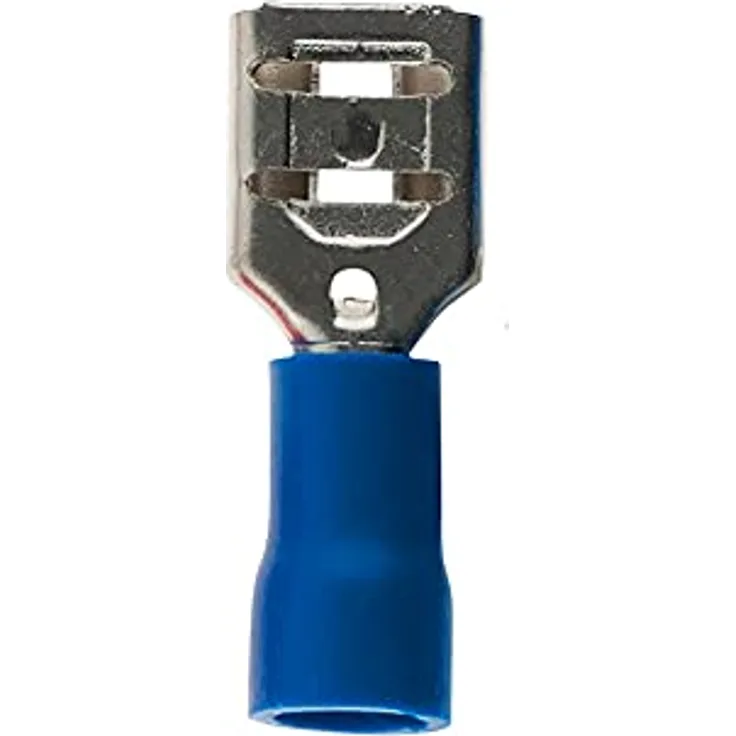

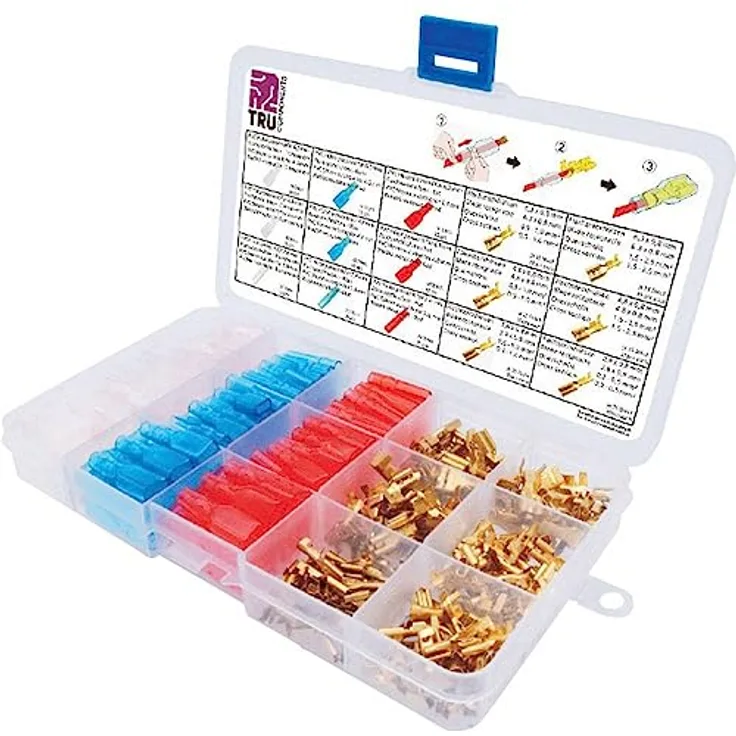

Im Fahrzeugbau sind Vibrationen und Temperaturschwankungen an der Tagesordnung. Hier sind isolierte Ringkabelschuhe aus verzinntem Kupfer die erste Wahl für sichere Anschlüsse an Batteriepolen oder der Karosseriemasse. Für den Anschluss von Lautsprechern oder Schaltern werden oft isolierte Flachsteckhülsen verwendet.
In der Hausinstallation
Bei der Elektroinstallation in Gebäuden kommen vor allem Aderendhülsen zum Einsatz, um flexible Leitungen sicher in Klemmen von Steckdosen, Schaltern oder Sicherungsautomaten einzuführen. Für größere Querschnitte, etwa bei Zuleitungen für den Verteilerkasten, werden robuste Rohrkabelschuhe genutzt.
Achtung
Verwende niemals eine Zange, um einen Kabelschuh zu quetschen. Eine unsachgemäße Crimpung kann zu Überhitzung und im schlimmsten Fall zu einem Brand führen. Nutze immer eine für den Kabelschuh-Typ und Querschnitt vorgesehene Crimpzange.
Ringkabelschuh vs. Gabelkabelschuh
| Kriterium | Ringkabelschuh | Gabelkabelschuh |
|---|---|---|
| Sicherheit | Sehr hoch, kann sich nicht von selbst lösen | Geringer, kann bei gelöster Schraube abrutschen |
| Montage | Schraube muss komplett entfernt werden | Schraube muss nur gelockert werden |
| Vibrationsfestigkeit | Ausgezeichnet | Mäßig |
| Anwendungsbereich | Batteriepole, Masseanschlüsse, kritische Verbindungen | Schaltschränke, nicht sicherheitsrelevante Anschlüsse |
Häufige Fragen
Die Farbe kennzeichnet den maximalen Kabelquerschnitt, für den der Schuh geeignet ist. Üblicherweise steht Rot für 0,5 bis 1,5 mm², Blau für 1,5 bis 2,5 mm² und Gelb für 4,0 bis 6,0 mm².
Das wird nicht empfohlen. Eine Lötverbindung kann bei Vibrationen brechen und ist anfälliger für Korrosion. Eine korrekte Crimpung mit dem passenden Werkzeug schafft eine mechanisch und elektrisch überlegene, sogenannte gasdichte Verbindung.
Du benötigst eine Crimpzange, die für die Art und Größe deiner Kabelschuhe ausgelegt ist. Für isolierte Kabelschuhe gibt es Zangen mit farblich markierten Pressprofilen. Für unisolierte Kabelschuhe oder Aderendhülsen werden andere Zangenformen benötigt.

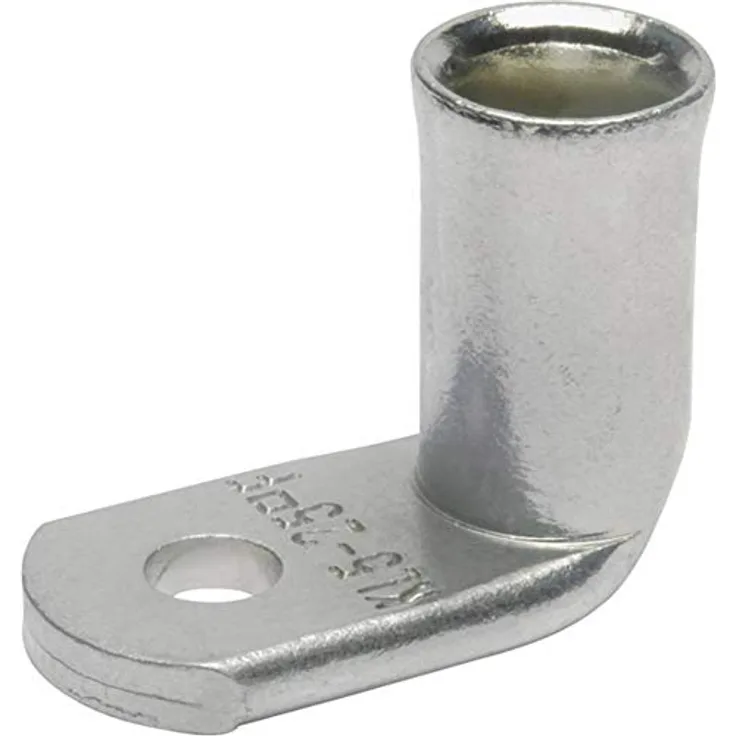

Rohrkabelschuhe sind besonders robuste Verbinder aus einem nahtlosen Kupferrohr. Sie werden für große Kabelquerschnitte (typischerweise ab 6 mm²) verwendet, zum Beispiel für Batteriekabel oder in Hauptverteilungen. Sie erfordern eine spezielle Presszange, oft mit Sechskant-Pressung.
Beliebte Kabelschuhe

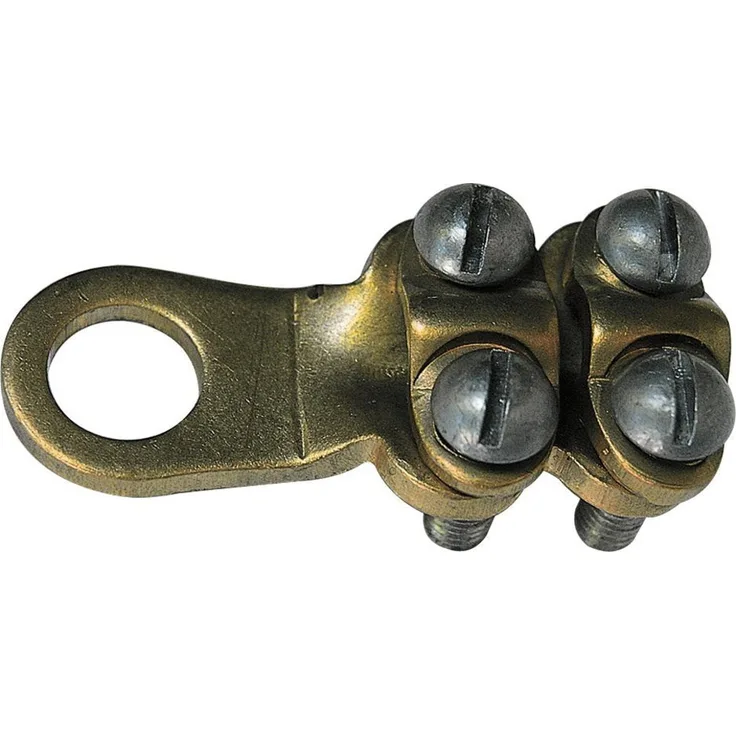

KLAUKE Schraubkabelschuh 25 - 35 mm² M8 585R-8VZ VPE=1Stk.
100 Stk. Klauke Rohrkabelschuh 10 mm² 2R8 - Preisvergleich
100 Stk. Klauke Rohrkabelschuh 10 mm² 2R8
Vorteile
- Hochwertiges, verzinntes Kupfer für beste Leitfähigkeit
- Robuste Ausführung für langlebige Verbindungen
- Ideal für Standardanwendungen in der Elektroinstallation
Nachteile
- Erfordert eine passende (oft teure) Presszange
- Großpackung für kleine Projekte eventuell überdimensioniert
Fazit: Ein Qualitätsprodukt für Profis und ambitionierte Heimwerker, die bei der Elektroinstallation keine Kompromisse eingehen wollen.
